【導讀】在片上系統(SoC)應用中，集成電源管理芯片(PMIC)供電的電源方案需滿足多項嚴苛的性能指標：不僅要大輸出電流，還需實現負載瞬態響應速度快、波動小，同時兼具低電磁兼容(EMC)干擾特性、低溫升、休眠模式下低功耗等特性。
ADI公司推出的單芯片開關穩壓器集成了場效應管(FET)，可支持大輸出電流，同時實現低功耗與低散熱。此外，它們還能滿足SoC應用所需的其他關鍵性能要求。
作為全集成式單芯片IC解決方案，它們可顯著縮減PCB占用面積，為設備小型化設計添磚加瓦。
引言
現如今，汽車電子系統普遍采用電子控制單元(ECU)對機械子系統進行電氣化控制和管理。每個ECU各司其職，用于執行特定功能；而現代汽車搭載了大量ECU，以覆蓋多樣化的控制需求。隨著功能整合不斷深入，多個ECU功能逐步合而為一，對承擔集中控制任務的片上系統(SoC)器件提出了更高的處理性能要求。由此，系統所需的供電電流也急劇攀升。
如圖1所示，SoC由集成電源管理芯片(PMIC)生成多路不同電壓，為CPU和存儲器等內部功能模塊供電。PMIC本身通常采用3.3V電源供電。在汽車電子系統中，主電源一般為鉛酸蓄電池，標稱供電電壓約12V～14V。為PMIC提供3.3V電源的通路由一級電源IC產生，需要輸出10A以上負載電流。由于PMIC的允許輸入電壓范圍較窄，一級電源IC的輸出電壓必須保持高精度，同時對紋波與負載擾動引起的電壓波動進行嚴格控制。
圖1：SoC結構示意圖
SoC電源關鍵要求
當負載電流需求超過10A時，通常采用控制器IC驅動外置場效應管(FET)的方案。為承載大電流并應對隨之而來的散熱問題，控制器IC搭配外置開關FET的分立架構更具優勢。一般而言，集成FET的單芯片IC難以勝任此類大電流、高熱應力應用場景。而LT8648S作為一款單芯片IC，可滿足SoC應用的大電流需求，目前已應用于汽車電子ECU，用作SoC內部PMIC的供電電源。
圖2顯示了控制器IC與單芯片IC評估板的PCB布局。相較于需要外接FET的控制器IC，內置FET的單芯片IC可大幅縮減PCB占用面積。

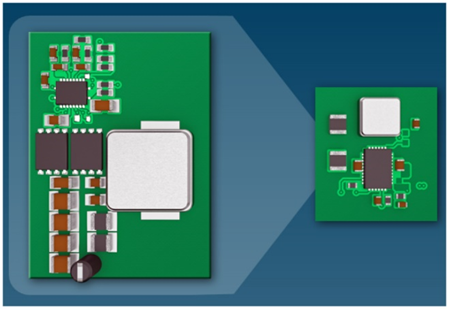

圖2：控制器IC和單芯片IC的PCB布局
隨著SoC性能日新月異，供電電流需求也水漲船高。LT8648S已成功實現量產，并作為PMIC供電電源廣泛應用于汽車電子系統；但負載電流進一步提升后，對散熱能力提出了更高要求。為此，ADI推出了LT8648SP器件以滿足這一需求。如圖3a所示，傳統IC封裝采用樹脂封裝硅芯片，熱量主要通過底部裸露焊盤傳導至PCB進行散熱。相比之下，LT8648SP在封裝頂部處露出了硅芯片，如圖3b所示?？芍苯釉诼懵缎酒霞友b散熱片，實現高效散熱。如圖4所示，無散熱片時，LT8648SP與LT8648S散熱性能旗鼓相當；加裝散熱片后，LT8648SP的溫升不足LT8648S的一半。憑借這方面的性能提升，LT8648SP可承載高得多的負載電流。

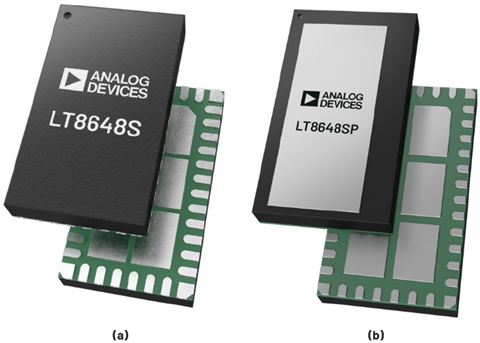

圖3：(a) LT8648S表面；(b) LT8648SP表面

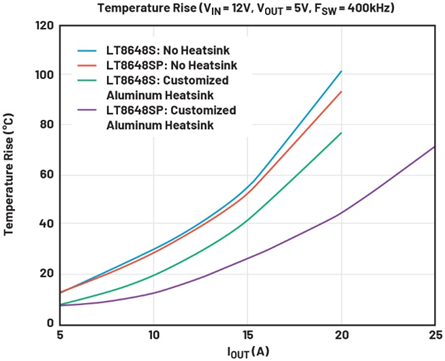

圖4：LT8648S和LT8648SP的溫升對比。
如前所述，SoC對負載電流的需求極高。隨著負載電流不斷增大，電磁兼容性(EMC)設計難度也隨之加大，需額外增加濾波電路與外圍器件，導致系統復雜度節節攀升。直接與蓄電池相連的主電源IC，在ECU內部對電磁兼容的影響尤為突出，必須具備優異的輻射發射(RE)與傳導發射(CE)性能。LT8648S/LT8648SP搭載ADI的專利Silent Switcher? 2架構。如圖5所示，Silent Switcher技術通過對稱布置輸入電容來降低電磁輻射，將電磁場約束在IC周邊區域，大幅提升了EMC性能。Silent Switcher 2技術進一步優化EMC表現，將輸入電容集成至封裝內部、緊鄰硅裸片布局，如圖6所示。因此，LT8648S/LT8648SP可完全滿足汽車電子EMC標準CISPR 25 5級要求，實測結果如圖7所示。

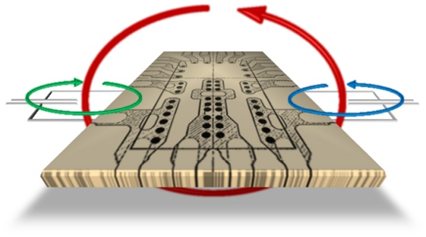

圖5：Silent Switcher結構

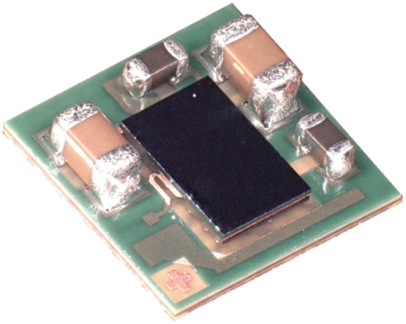

圖6：Silent Switcher 2 LT8609S內部
圖7：LT8648S輻射電磁兼容性能曲線

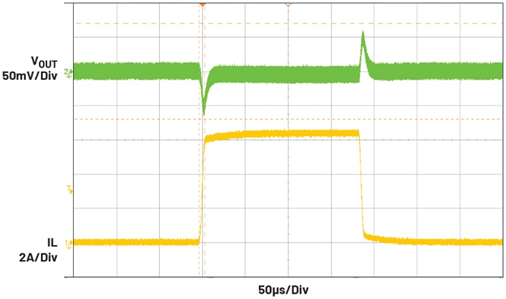

圖8：輕載和重載之間的負載瞬態響應
車輛行駛過程中，SoC的處理負載會瞬息萬變、大幅波動。由于SoC的輸入電流需求也會隨之變化，電源IC必須具備優異的負載瞬態響應性能。如圖8所示，即便遭遇大幅度負載電流跳變，LT8648S/LT8648SP也能快速恢復至設定輸出電壓，電壓過沖與下沖幅度極小。這種特性對于為SoC供電的PMIC至關重要，因為后者允許的輸入電壓范圍很窄。
車輛熄火待機時，低靜態電流就成為關鍵指標。待機休眠模式下，SoC會周期性喚醒以執行檢測任務，隨后再次進入休眠，這種工作模式稱為周期性喚醒。在此模式下，LT8648S/LT8648SP必須以極低功耗供電。ADI專利的Burst Mode?（突發模式）工作模式，可大幅降低輕載工況下的功耗。圖9為突發模式與強制連續模式的開關波形及電感電流對比。突發模式不采用固定頻率開關，僅在輸出電壓低于設定閾值時才開啟開關，以此減少開關動作，在輕載條件下保持高效率。系統休眠時，可將同步引腳(SYNC)拉低，開啟突發模式；正常工作時則將同步引腳拉高，啟用強制連續模式。工作模式可在設備運行中無縫切換，且不會對輸出電壓造成擾動。

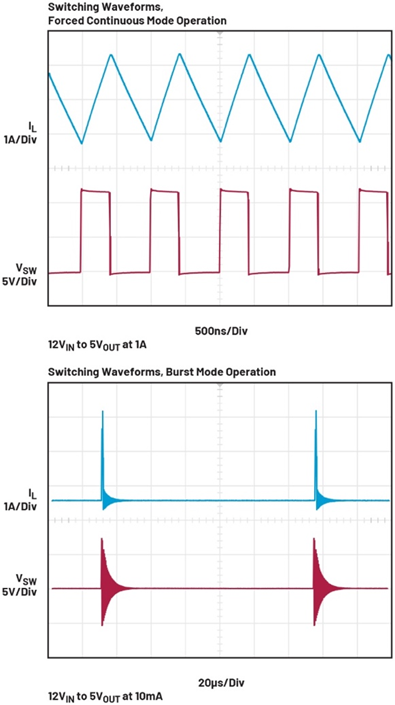

圖9：強制連續模式和突發模式的開關波形
隨著SoC性能持續迭代，負載電流需求預計還會進一步增大。如圖10所示，兩個LT8648S/LT8648SP器件可通過連接輸入和輸出來實現并聯，從而提升可承載的負載電流。如圖11所示，即便負載電流超過30A，輸出電壓偏差仍維持在極小水平。器件工作時可自動實現開關相位交錯運行，避免并聯工作狀態下EMC性能出現劣化。

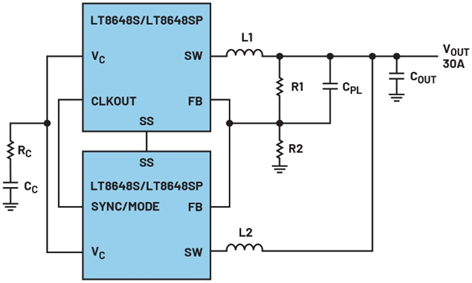

圖10：兩片LT8648S并聯

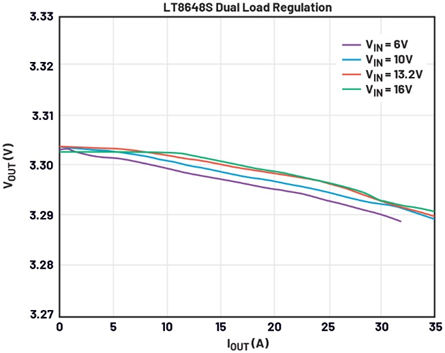

圖11：雙芯片并聯工作時的LT8648S負載調整
結論
LT8648S/LT8648SP屬于內置FET的單芯片電源芯片，不僅可支持大輸出電流，還能在寬輸入電壓范圍與寬溫度范圍內，提供高精度、高穩定性的輸出電壓。同時，它們具備低EMC與低靜態電流特性，兩項性能均為汽車電子應用的必備要求。因此，它們非常適用于追求小體積且需要大電流承載能力的ECU。
