【導讀】上篇我們完成了 BLC、LSC、AWB、CCM 的客觀標定，建立了科學的成像基準。本篇將繼續主觀調試、IQ 文件配置、常見問題排查等，直至完整 ISP 調試流程落地。
RK3576 MIPI Camera ISP調試：客觀標定與環境準備（上）
一、主觀調試

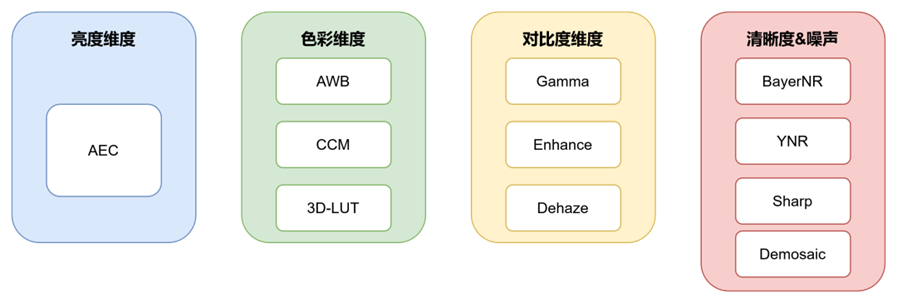

主觀調試流程總覽

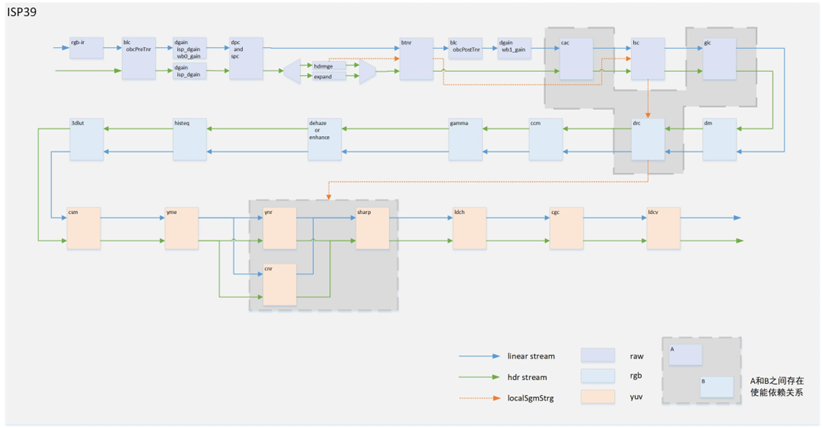

RK3576 ISP39 內部 Pipeline
RK3576 ISP39 Pipeline 架構
米爾RK3576開發板 搭載的 ISP39 是瑞芯微第三代 ISP 架構，支持 3 拍 1 出（3路 MIPI 輸入 + 1 路輸出）的處理能力。其內部 Pipeline 按處理順序主要包括以下模塊：
ISP39 核心 Pipeline 模塊
? BLC 黑電平校正— 消除傳感器暗電流偏移
? DPC 壞點校正— 檢測并修復傳感器固有壞點
? Bayershd Bayer 域陰影校正 — 去除鏡頭暗角
? LSC 鏡頭陰影校正— 補償亮度/色彩不均勻
? AWB 自動白平衡— 色溫自適應校正
? Demosaic 去馬賽克— Bayer → RGB 插值重建
? CCM 色彩校正矩陣— 光譜響應適配
? 3D LUT 三維查找表— 精細色彩風格調校
? Gamma 伽馬校正— 線性 → 非線性映射，匹配顯示器
? EE/Sharpen 邊緣增強— 提升圖像清晰度與細節感
? 3DNR 3D 降噪 — 時域+空域聯合降噪
在線調試操作
1.使用 selfpath 節點進行預覽
# 找到 selfpath 對應的 video 節點grep . /sys/class/video4linux/video*/name
# 進行攝像頭預覽gst-launch-1.0 v4l2src device=/dev/video12 ! 'video/x-raw,width=1920,height=1080,framerate=60/1' ! videoscale ! 'video/x-raw,width=1920,height=1080' ! waylandsink
# 確認 mainpath 節點是否被占用，查看 Output 一列為 rkisp_selfpathcat /proc/rkisp-vir*
2. 使用 RKISP Tuner 進行在線調試
在 PC 端 RKISP Tuner 連接成功后，左側面板為實時預覽畫面，右側為各 ISP 模塊參數調節面板。調節參數后可實時觀察效果變化，確認滿意后再寫入 IQ 文件。

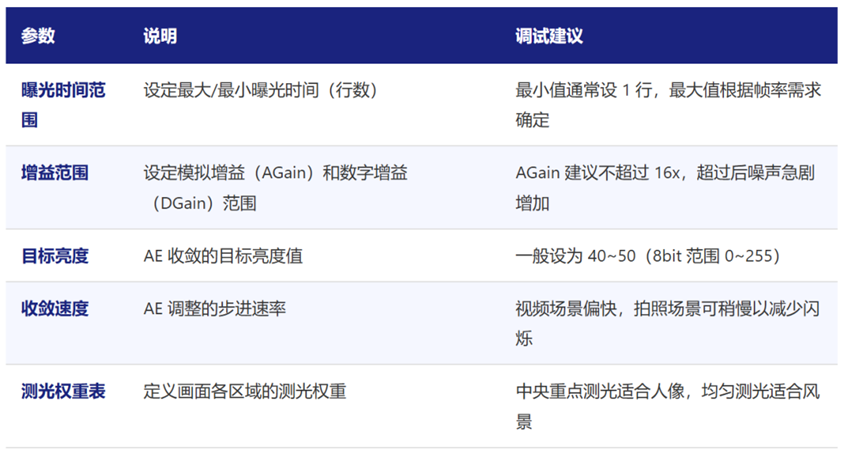

AE（自動曝光）調試
AE 控制畫面的整體亮度和動態范圍，是影響觀感的第一要素。RK3576 的 AE 算法基于直方圖統計和權重映射，支持多區域測光。
調試 AE 時注意防閃爍（Anti-Flicker）：室內光源為 50Hz 時，曝光時間須為 10ms 的整數倍；60Hz 光源則須為 8.33ms 的整數倍。

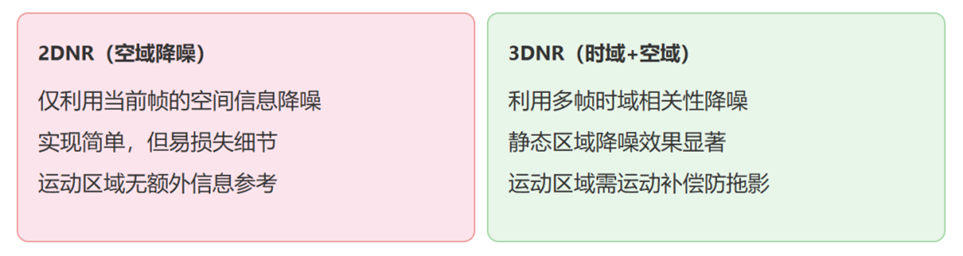

3DNR（3D 降噪）調試
3DNR 是 RK3576 ISP39 的重要降噪模塊，結合時域（幀間）和空域（幀內）降噪策略，在保持細節的同時有效抑制噪聲。
3DNR 的核心調試要點：
? 時域降噪強度：靜態場景可適當加大，運動場景需減小以避免拖影（Ghosting）
? 運動檢測閾值：閾值過高會導致運動物體拖影，過低則降噪效果不足
? 空域降噪強度：需與時域降噪配合，通?？沼驈姸鹊陀跁r域，避免過度涂抹
? 降噪與銳化的平衡：降噪會損失細節，需通過后續 Sharpen 模塊適當補償

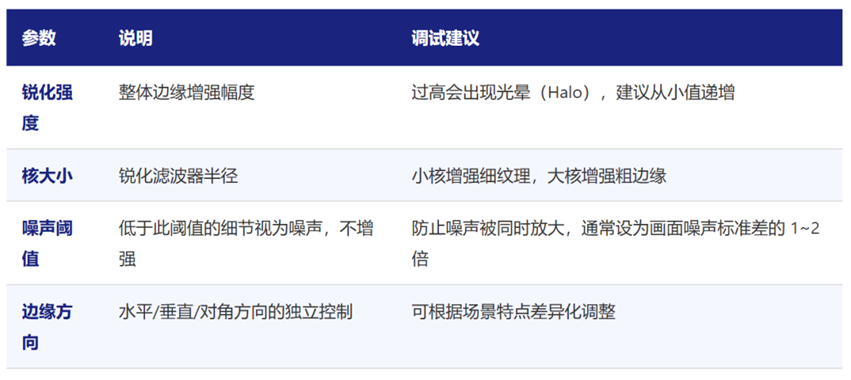

Sharpen（銳化/邊緣增強）調試
銳化模塊用于補償前級降噪和 Demosaic 插值帶來的細節損失，提升圖像清晰度感知。
驗證方法：在高對比度邊緣區域（如黑色文字白色背景）檢查是否存在明顯的光暈效應（白色邊緣外出現亮環）。若有，需降低銳化強度或增大噪聲閾值。
Gamma 調試
Gamma 校正將傳感器的線性光信號映射為非線性輸出，以匹配顯示設備的亮度響應特性和人眼的亮度感知特性.
? 標準 Gamma 2.2：適用于一般 sRGB 顯示場景，是最常用的默認曲線
? 自定義 Gamma 曲線：可根據項目需求調整暗部/亮部映射關系，實現特定風格
o 暗部提亮：增大低輸入?yún)^(qū)域斜率，改善暗部可見度
o 亮部壓縮：減小高輸入?yún)^(qū)域斜率，防止高光溢出
Gamma 曲線修改會影響 AE 的目標亮度判定，調整 Gamma 后需重新驗證 AE 行為。
3D LUT（三維查找表）調試
3D LUT 提供對 RGB 色彩空間的全維度精細調校能力，可實現 CCM 無法覆蓋的復雜色彩映射，適合進行特定的色彩風格化處理。
用途：色彩風格調校（如暖色調、冷色調、電影風格等），彌補 CCM 在某些色彩區域的殘余偏差
調試方法：在 RKISP Tuner 中導入 3D LUT 文件（通常為 17×17×17 或 33×33×33 的立方體網格），通過調整網格節點值實現色彩映射
注意事項：3D LUT 的修改范圍不宜過大，否則可能出現色彩斷層或偽影。建議在 CCM 調試完成后再使用 3D LUT 進行微調
二、IQ文件配置與燒錄
IQ 文件結構
IQ（Image Quality）文件是 ISP 算法參數的載體，以 JSON 格式存儲，包含所有 ISP 模塊的配置參數。RK3576 的 IQ 文件通常命名為
{ 'sensor_info': { 'sensor_name': 'imx219', 'resolution': '1920x1080' }, 'blc': { 'blc_offset': [56, 57, 57, 56] }, 'lsc': { 'lsc_table': [...] }, 'awb': { 'wb_gain': {...} }, 'ccm': { 'ccm_matrix': [...] }, ...}.
IQ 文件燒錄流程
1.在 RKISP Tuner 中完成參數調試后，點擊'Save'將參數導出為 JSON 文件
2.通過 ADB 或 SCP 將 IQ 文件推送到板端 /etc/iqfiles/ 目錄
3.重啟 MYD-LR3576 開發板或重啟 3A 服務使新 IQ 文件生效
# 通過 ADB 推送 IQ 文件adb push imx219.json /etc/iqfiles/
# 通過 SCP 推送 IQ 文件scp imx219.json root@192.168.1.173:/etc/iqfiles/
# 重啟攝像頭服務killall rkaiq_tool_server# 或直接重啟系統reboot
IQ 文件命名必須與設備樹（DTS）中rockchip,camera-module-name 屬性匹配，否則 ISP 無法自動加載對應參數。
三、常見問題與排查
Q1：預覽畫面全黑或全綠，無正常圖像
可能原因：
MIPI CSI 時序配置錯誤（CLK/Lane 數量、速率不匹配）
Sensor 初始化序列未正確加載或 I2C 通信失敗
電壓/時鐘未使能
排查步驟：
1. 檢查內核日志：dmesg | grep -i 'mipi|csi|sensor'
2.確認 Sensor I2C 通信：i2cdetect -y
3.使用 media-ctl -p 檢查 Media Pipeline 拓撲是否正確連接
Q2：畫面有明顯的偏色（整體偏藍/偏黃/偏綠）
可能原因：
AWB 參數未標定或標定光源不充分
CCM 矩陣偏差過大
LSC 色彩補償不均勻
排查步驟：
1.先確認 BLC 和 LSC 是否已正確標定（前置模塊偏差會級聯影響 AWB）
2.在當前光源下重新標定 AWB，確認 WB Gain 是否合理
3.檢查 CCM 矩陣的 ΔE 指標是否達標
Q3：畫面四角偏暗（暗角明顯）
可能原因：
LSC 參數未標定或標定環境不標準
鏡頭本身暗角嚴重，超出 LSC 補償能力
排查步驟：
1.重新標定 LSC，確保勻光片使用正確，光源均勻
2.在 RKISP Tuner 中查看 LSC Gain Table，確認增益值是否合理（一般不超過 4x）
3.若 LSC 增益已很大仍有暗角，可能需要更換鏡頭模組
Q4：運動場景出現拖影（Ghosting）
可能原因：
3DNR 時域降噪強度過高
運動檢測閾值設置不合理
幀率過低導致幀間間隔過大
排查步驟：
降低 3DNR 時域降噪強度，或增大運動檢測靈敏度
2.確認幀率是否達到預期（通過 v4l2-ctl --device=/dev/videoX --set-fmt-video=width=1920,height=1080,pixelformat=NV12 --set-parm=60）
3.在快速運動場景下反復驗證，找到降噪與拖影的平衡點
Q5：RKISP Tuner 連接板端失敗
可能原因：
rkaiq_tool_server 未運行或已崩潰
網絡不通或防火墻攔截
rkaiq_tool_server 版本與 RKISP Tuner 版本不匹配
排查步驟：
1.在板端確認進程運行：ps | grep rkaiq_tool_server
2.PC 端 ping 板端 IP 確認網絡連通
3.確認版本一致：RKISP Tuner 和 rkaiq_tool_server 必須使用同一 SDK 版本
4.重啟 rkaiq_tool_server 后重試連接
Q6：曝光閃爍（室內燈光場景畫面周期性明暗變化）
可能原因：
Anti-Flicker 未開啟或頻率設置錯誤
曝光時間未與光源頻率同步
排查步驟：
1.開啟 Anti-Flicker 并設置為 50Hz（國內電網頻率）
2.確保最小曝光時間為 10ms 的整數倍（50Hz）
3.在 IQ 文件中確認 AE Anti-Flicker 配置已生效

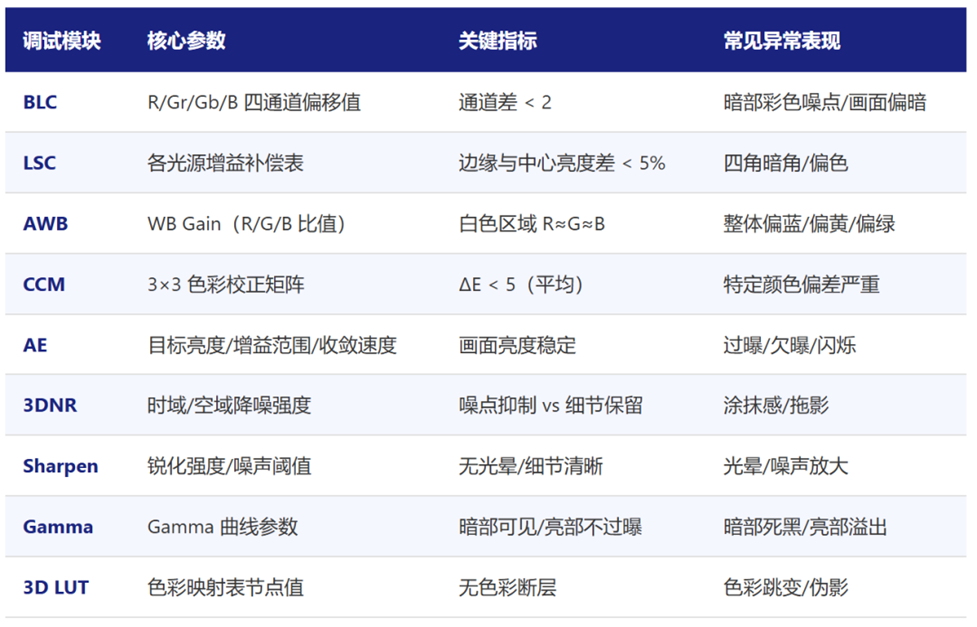

調試速查表
調試經驗總結求卓越
1. 嚴格遵循 Pipeline 順序：ISP 各模塊是串聯流水線，前級模塊的輸出是后級的輸入。跳過 BLC 直接調 AWB，或跳過 AWB 直接調 CCM，都會導致參數級聯失真。
2. 每次只調一個模塊：同時修改多個模塊參數將無法判斷效果歸屬，增加排錯難度。每調一個參數，觀察效果，記錄變化。
3. 多場景驗證：室內/室外、強光/暗光、靜止/運動等多種場景下都要驗證調試效果，確保參數的泛化能力。
4. 記錄參數變更：每次修改參數時記錄變更內容和效果，方便回溯。建議維護一份參數變更日志。
5. 善用 IQ 文件繼承：從相近模組的 IQ 文件開始修改，比從零創建效率高得多。瑞芯微官方 SDK 通常提供多個參考 IQ 文件。
6. 關注模塊間耦合：Gamma 改變影響 AE、3DNR 強度影響 Sharpen、LSC 改變影響 AWB……調試時需關注上下游聯動效應。
完整調試流程回顧：資料準備 → 環境搭建 → BLC 標定 → LSC 標定 → AWB 標定 → CCM 標定 → AE/3DNR/Sharpen/Gamma/3D LUT 主觀調試 → IQ 文件燒錄 → 多場景驗證 → 完成
