【導讀】新一代并網標準推動研發測試升級，自動化驗證正在成為新能源裝備開發的重要支撐。剛剛落幕的 SNEC PV+ 2026 國際太陽能光伏與智慧能源大會，再次成為觀察新能源產業發展的重要窗口。與往年相比，今年展會上一個十分明顯的變化是，越來越多的逆變器和儲能PCS廠商開始將電網支撐能力（Grid Support）作為產品的重要競爭力，而不僅僅強調轉換效率、功率密度等傳統指標。
例如，特變電工新能源宣布其構網型液冷儲能變流器及1500 V組串式光伏逆變器同步獲得德國VDE電網支撐認證及歐盟EN 50549中壓并網認證，并重點強調產品已通過低電壓穿越（LVRT）和高電壓穿越（HVRT）全工況故障穿越測試；禾望電氣發布的新一代460 kW組串式逆變器，同樣將高、低及零電壓穿越能力作為產品的重要技術亮點。
這些變化反映出新能源行業正在發生新的轉變。隨著光伏、儲能等分布式能源快速接入電網，逆變器已不再只是完成電能轉換的設備，而是逐漸承擔起維持電網穩定運行的重要職責。與此同時，IEEE 1547、IEEE 1547.1、UL 1741 SB、EN 50549等國際并網標準也不斷提高對于故障穿越能力（Fault Ride Through，F(xiàn)RT）的要求，推動并網逆變器研發重點從'能否并網'逐步轉向'如何在電網擾動期間持續穩定運行'。
對于研發團隊而言，這意味著產品開發過程中不僅需要滿足越來越嚴格的標準要求，更需要在研發階段建立更加高效、可靠的驗證體系，以縮短調試周期，提高產品一次性通過符合性測試的成功率。穿越能力測試，也因此成為新能源裝備研發過程中越來越重要的一項關鍵驗證工作。
新一代并網標準推動穿越能力成為新能源裝備研發的重要能力
新能源產業的發展，正在重新定義并網逆變器在電力系統中的角色。過去，分布式光伏、風電以及儲能系統在整個電網中的占比較低，逆變器更多承擔的是電能轉換功能。因此，早期并網標準的核心目標是保障電網運行安全。其中，以IEEE 1547-2003為代表的第一代并網標準，重點關注的是防止'孤島效應'。當電網發生欠壓、過壓或斷電等異常情況時，逆變器需要迅速停止輸出并與公共電網斷開連接，以避免在主電網失電情況下繼續向線路送電，從而保障現場運維人員及設備安全。
然而，隨著新能源裝機規模持續增長，特別是在高比例新能源接入?yún)^(qū)域，這一控制策略開始面臨新的挑戰。當電網發生短時故障時，如果大量逆變器按照傳統策略同時脫網，系統有功功率會在極短時間內快速下降，反而可能進一步加劇電網電壓波動，甚至引發更大范圍的連鎖故障。因此，越來越多電網運營機構開始要求分布式能源不僅能夠'接入電網'，更要能夠在電網發生擾動期間繼續保持穩定運行，并通過有功、無功功率調節為電網提供必要支撐，提高整個電力系統的穩定性。
正是在這樣的產業背景下，新一代并網標準逐步完成演進。IEEE 1547-2018、IEEE 1547.1-2020、UL 1741 SB以及歐洲EN 50549等標準陸續發布，對逆變器在故障工況下的運行行為提出了更加明確的要求。其中，最重要的變化之一，就是將故障穿越能力（Fault Ride Through，F(xiàn)RT）正式納入并網設備的重要技術指標。
所謂故障穿越能力，是指當電網發生暫態欠壓或過壓時，逆變器能夠在標準規定的電壓范圍和持續時間內保持并網運行，而不是立即脫離電網。這一能力主要包括**低電壓穿越（Low Voltage Ride Through，LVRT）和高電壓穿越（High Voltage Ride Through，HVRT）**兩個方面。對于新能源電站而言，這意味著逆變器需要具備更高水平的控制能力和動態響應能力，在復雜工況下依然能夠維持穩定運行，為電網恢復提供支撐。
對于設備制造商來說，這不僅意味著產品設計復雜度進一步提高，也意味著研發驗證工作發生了明顯變化。過去，研發測試更多關注穩態輸出、電能質量以及效率等傳統指標；而如今，工程師還需要重點驗證逆變器在不同故障工況下的動態響應過程，包括故障發生、持續以及恢復全過程是否滿足標準要求。這也使得穿越能力測試逐漸從產品認證階段前移至研發階段，成為控制算法優化、產品調試以及符合性準備過程中不可或缺的重要環節。
這一趨勢也在SNEC 2026展會上得到了充分體現。越來越多企業開始將'通過LVRT/HVRT測試''獲得VDE電網支撐認證''符合IEEE 1547及EN 50549要求'作為新品發布的重要內容。這說明，對于新能源裝備而言，穿越能力已經不僅僅是一項標準要求，更逐漸成為體現產品技術實力和市場競爭力的重要指標。

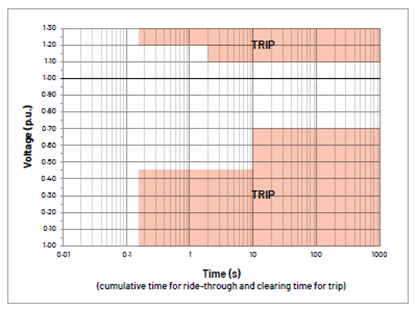

圖1新一代并網標準推動逆變器研發重點發生變化（隨著IEEE 1547、UL 1741 SB及EN 50549等標準持續升級，LVRT與HVRT已成為新能源逆變器研發及符合性驗證的重要內容。）
從“滿足標準”到“提升研發效率”：穿越能力測試正在發生新的變化
隨著IEEE 1547、EN 50549等國際標準不斷完善，穿越能力測試已經從過去主要面向產品認證的型式試驗，逐漸演變?yōu)樨灤┊a(chǎn)品研發全過程的重要驗證環節。對于新能源設備制造商而言，真正的挑戰早已不僅僅是'能否通過標準測試'，而是在產品開發階段盡早發現設計問題、持續優化控制策略，并縮短從研發到產品上市的整體周期。
事實上，一次完整的低電壓穿越（LVRT）或高電壓穿越（HVRT）測試，并不僅僅是觀察逆變器是否保持并網運行，而是需要對設備在整個擾動過程中的動態響應進行全面分析。從電網模擬器產生欠壓或過壓擾動開始，到逆變器控制系統完成響應，再到電網恢復正常后的穩定運行，整個過程中涉及電壓、電流、頻率、相位、功率以及控制策略等多個參數的同步變化。研發人員不僅需要確認設備是否持續運行，更需要判斷其動態響應是否滿足標準規定的電壓邊界、持續時間以及恢復要求。
隨著逆變器控制算法不斷復雜化，傳統依賴人工分析波形的方法正面臨越來越大的挑戰。過去，工程師通常需要通過示波器采集大量測試數據，再結合標準要求逐項分析故障發生時間、持續時間以及恢復過程，并最終整理形成測試報告。這種方式不僅需要大量重復性的人工操作，也容易受到不同測試人員經驗和分析方法的影響。當研發項目進入快速迭代階段，測試效率往往成為影響產品開發進度的重要因素。
與此同時，新能源裝備的研發節奏也正在發生變化。無論是光伏逆變器、儲能PCS，還是構網型逆變器，都需要在更短的時間內完成更多輪設計驗證和軟件迭代。研發團隊希望測試平臺不僅能夠完成數據采集，更能夠自動完成符合性分析、快速定位問題，并幫助工程師將更多精力投入到控制算法優化和產品設計，而不是重復性的測試配置和數據處理工作。
正因如此，自動化測試正在成為新能源研發實驗室的重要發展趨勢。越來越多研發團隊開始將標準要求直接融入測試流程，通過自動建立符合標準要求的測試邊界，對測試結果進行實時分析，并自動生成標準化測試報告。這種方式不僅能夠顯著提高研發效率，也使不同項目、不同團隊之間的測試結果更加一致，為后續產品認證提供更加可靠的數據基礎。
在穿越能力測試中，這種自動化優勢體現得尤為明顯。通過將IEEE 1547、IEEE 1547.1、UL 1741 SB以及EN 50549等標準規定的電壓—時間邊界自動轉換為Pass/Fail Mask（合格/不合格掩膜），測試系統能夠?qū)崟r(shí)判斷逆變器輸出是否進入標準禁止區域，并自動記錄觸及掩膜時對應的關鍵參數，例如電壓值（Vhit）以及時間點（Thit）。相比傳統依賴人工逐幀分析波形的方法，這種基于標準的自動化分析不僅能夠快速定位問題，還能夠幫助研發團隊更高效地評估產品設計裕量，為控制策略優化提供更加直觀的數據依據。
因此，穿越能力測試正在從過去單純的'符合標準'逐漸轉向'提升研發效率'。測試平臺所承擔的角色，也從傳統的數據采集工具，逐漸演變?yōu)檫B接研發設計、產品調試以及符合性準備的重要組成部分。

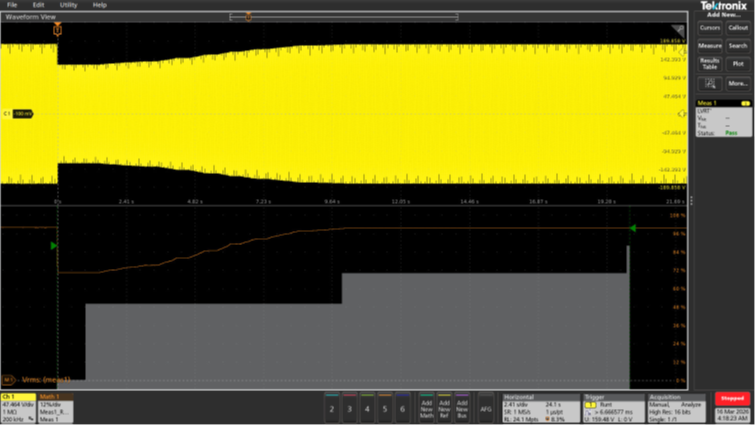

圖2：自動化穿越能力測試示意 自動建立Pass/Fail Mask后，系統可實時判斷測試結果是否符合標準要求，為研發人員快速定位問題提供依據。

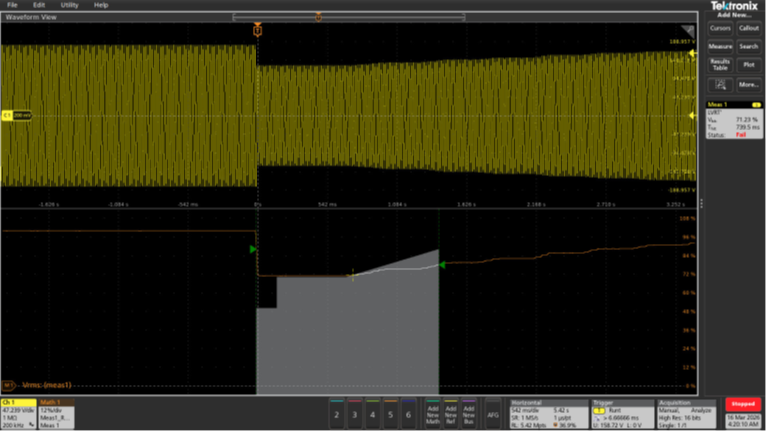

圖3 自動記錄關鍵符合性參數（當測試結果觸及標準邊界時，系統可自動記錄Vhit（觸及電壓）及Thit（觸及時間），幫助研發團隊快速分析故障原因。）
Tektronix如何幫助工程師更高效完成穿越能力驗證
面對新能源并網標準持續升級以及產品研發周期不斷縮短的雙重挑戰，研發團隊需要的不僅是一臺能夠采集波形的示波器，更是一套能夠幫助工程師快速完成測試、分析結果并驗證符合性的完整測試平臺。針對新能源逆變器、儲能PCS以及構網型逆變器等應用，Tektronix構建了覆蓋數據采集、自動化分析、標準符合性驗證以及測試報告生成的完整解決方案，幫助研發團隊提升穿越能力測試效率，并為產品認證做好充分準備。
基于 4、5、6系列B MSO混合信號示波器 和 Advanced Power
Measurement and Analysis（高級功率測量與分析） 軟件，Tektronix將IEEE 1547、IEEE 1547.1、UL 1741 SB及EN 50549等標準要求融入自動化測試流程。工程師無需反復配置復雜的測量參數，即可快速完成低電壓穿越（LVRT）和高電壓穿越（HVRT）測試。系統能夠依據所選標準自動建立Pass/Fail掩膜，對逆變器在電網擾動期間的動態響應進行實時分析，并自動記錄觸及標準邊界時的關鍵參數，包括Vhit（觸及掩膜電壓）和Thit（觸及掩膜時間），幫助研發人員快速定位問題，評估產品設計裕量，并自動生成標準化測試報告。相比傳統依賴人工分析波形和整理數據的方式，這種自動化測試流程能夠顯著縮短測試周期，提高研發效率，同時保證不同測試人員之間結果的一致性和可重復性。

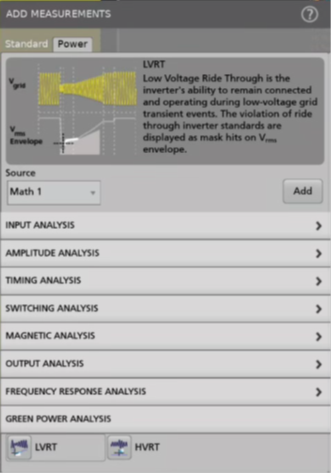

圖4 Advanced Power Measurement and Analysis軟件界面（Advanced Power Measurement and Analysis軟件將穿越能力測試流程自動化，幫助工程師快速完成符合性分析和測試報告生成。）
除了自動化軟件之外，高壓測量能力同樣是穿越能力測試的重要組成部分。針對并網逆變器交流輸出、電網側以及功率器件等高壓應用場景，Tektronix提供 THDP系列高壓差分探頭，支持安全可靠的浮地測量，并具備優異的共模抑制能力和高速瞬態響應性能，可滿足新能源裝備研發過程中對于高壓、高帶寬測量的需求。結合MSO系列示波器，研發人員不僅能夠同步觀察逆變器在故障發生、持續以及恢復階段的動態波形，還能夠進一步分析電壓、電流、功率以及控制策略之間的關系，為產品優化提供更加全面的數據支撐。
值得一提的是，相比將不同廠商設備簡單組合使用，Tektronix更注重構建原廠示波器與原廠探頭協同工作的完整測試生態。依托TekVPI?智能接口，探頭接入示波器后即可自動識別型號、衰減比、量程以及帶寬等參數，無需人工配置，降低了復雜測試環境下的人為設置風險，實現真正的'即插即測'。同時，探頭校準信息與示波器平臺形成完整的數據溯源體系，確保測試結果具備更高的準確性和可追溯性，滿足研發驗證及產品認證對于測試數據一致性的要求。此外，用戶還可以根據不同研發階段靈活選擇不同型號的示波器平臺，從器件級測試逐步擴展到系統級分析，構建覆蓋研發、驗證及符合性測試全過程的完整測試能力。
對于新能源設備制造商而言，自動化測試帶來的價值不僅體現在測試速度的提升，更重要的是幫助研發團隊盡早發現設計問題，持續優化控制策略，降低產品后期整改成本，并提高一次性通過符合性測試的成功率。隨著新能源裝備不斷向更高功率、更高可靠性以及更復雜電網應用場景發展，測試平臺也正在從傳統的測量工具，逐步演變?yōu)橥苿?dòng)產品研發效率提升的重要支撐。

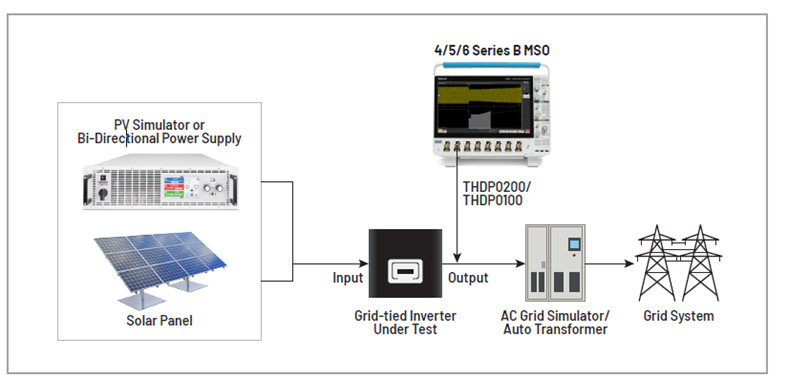

圖5 單相光伏并網逆變器測試系統示意圖（Tektronix基于MSO混合信號示波器、Advanced Power Measurement and Analysis軟件及THDP系列高壓差分探頭構建完整的新能源逆變器穿越能力測試平臺。）
結語
從2026 SNEC可以看到，新能源產業競爭正從傳統的轉換效率逐步延伸至更高層次的電網支撐能力。隨著IEEE 1547、EN 50549等國際標準持續完善，故障穿越能力已經成為并網逆變器、儲能PCS以及構網型逆變器研發過程中不可或缺的重要能力，也成為產品進入全球市場的重要技術門檻。
與此同時，研發測試也正在發生深刻變化。面對越來越復雜的控制策略和越來越嚴格的符合性要求，研發團隊不僅需要準確完成標準驗證，更需要借助自動化測試平臺提高研發效率，縮短產品開發周期，并為后續認證建立更加可靠的數據基礎。
未來，隨著新能源發電比例持續提升以及智能電網建設不斷推進，自動化、標準化和智能化測試將成為新能源研發的重要組成部分。Tektronix也將持續完善覆蓋示波器、高壓差分探頭以及自動化分析軟件在內的完整測試解決方案，幫助工程師更加高效地完成產品驗證，為新能源產業的持續創新提供測試支撐。
